產品介紹

防爆特殊型鉛酸蓄電池齒軌卡軌車（永磁變頻一體機） 主要由駕駛室 、驅動部 、電液控制車 、鉛酸蓄電池車 、拉桿等組成，可在異形軌道系統或普通軌軌道系統上卡軌運行。

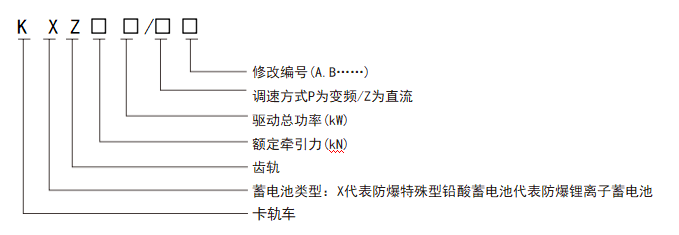

型號定義

示例： 額定牽 引 力 為240kN ,驅動總功率 為176kW ,變頻調速 的 防爆特殊型鉛酸蓄 電池齒軌卡軌車 ， 型號表示為 KX Z240/ 176P。

主要部件

驅動單元

主要 由變頻調速一體機 、行星減速機 、工作制動器(配備減速機內置濕式制動器及作用在驅動輪 的盤式制動器)、驅動輪 、編碼器測速裝置 、離心限速裝置 、驅動支架 、車輪擺架 、卡軌輪 、導向輪等組成 ， 單個驅 動 單 元 的驅 動 力 ：22 kW變頻 調速 一體機 的牽 引力 為60kN，45kW變頻調速一體機的牽 引力為135kN。

礦用隔爆兼本安型鉛酸蓄電池電源充電機

充電機用于給鉛酸電池電源裝置充電 ，可同時對多箱電池進行充電。

（1）礦用隔爆型充電機與蓄電池連接方法采用一體式連接插銷結構。

（ 2 ） 輸 入 交 流 電 壓 6 6 0 V / 1 1 4 0 V ， 直 流 輸 出 電流：10A～ 100A ，直流輸 出 電壓：20V～400V。

（3）充電機具備自檢功能 ， 當充電機進入工作狀態前 ，能夠首先進行 自檢 ， 自檢項 目包括充 電蓄 電池極性是否反接 ，主通道各部分是否正常等 ， 自檢正常后方可進入待充電狀態。

（4）具備蓄電池接反保護功能 ，充電線接反時不能進入充電模式。

（5）具有過流 、過載 、短路和超溫（高于60℃ 后充 電 電流減半 ）等保護功能。

（6）充 電機具備恒流 、恒壓兩種充 電工作方式 ， （1～4段是恒流工作方式 ，5段是恒壓工作方式）

（7） 充電機可在啟機充電開始到充電結束連續自動完成全過程 ，不需人工干預 。每段工作過程中 ，系統能夠不斷檢測充電狀況： 電壓 、 電流 、時間等設定值 ，三者之一到達設定值時會自動轉入下一段充電程序 ，直到充電結束 。 同時充電機也要具備充電過程人工能夠干預功能。

（8） 充電機具有智能顯示功能 ，顯示屏能夠?qū)崟r(shí)顯示充電狀態 ，包括：設定電流、實時電流 、設定電壓 、實時電壓 、充電時間等。

（9）具備故障顯示功能 ，能夠在顯示屏上顯示故障代碼或故障內容 ，方便故障查找及檢修 。充電機用于給鉛酸電池電源裝置充電 ，可同時對多箱電池進行充電 ，充電槍纜線長度要大于10m。

礦用隔爆兼本安型鉛酸蓄電池電源充電機參數

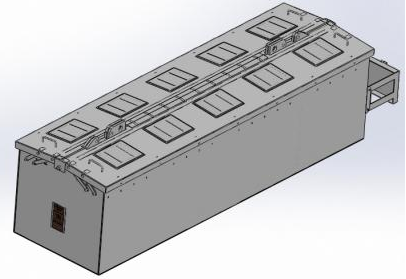

防爆特殊型鉛酸蓄電池電源裝置

機 車 采 用 鉛 酸 蓄 電 池 動 力電 源 ， 單 箱 電 池 容 量530A h， 電壓336V，單箱 電源裝置 電量為178.1kwh。

電池組 的“＋ ”極和“－ ”極 由隔爆插銷連接器專用插頭 引出 ，供給 防爆 電控箱是單軌 吊 的總動力源 。隔爆插銷連接器是快速插拔的電氣連接 ，其內部設有快速熔斷器 ，用以在外部電路發生短路時 ，保護電池不受損害 ， 同時還配置插拔互鎖隔離開關 ，即隔離開關斷開后 ，才能插拔插頭。

技術參數

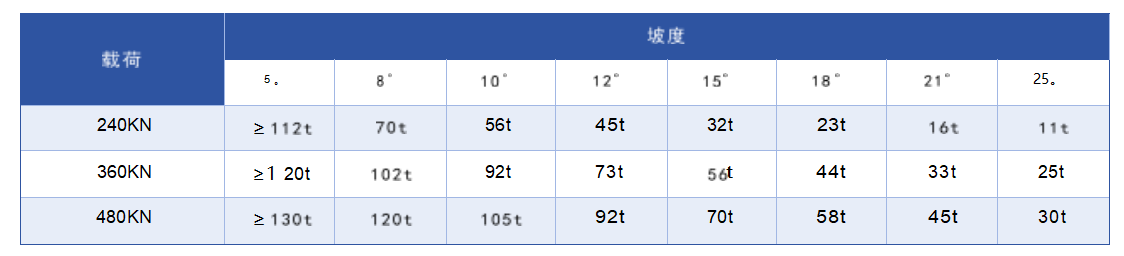

負載表

防爆特殊型鉛酸蓄電池齒軌卡軌車（永磁變頻一體機）負載對照表（單位：t）

注：1、 單 臺載重車 自重3.6t，單 臺制動車 自重2.6t

2、表 中載重為機車安全載重（安全載重=載重車 自重+貨物 自重）

性能參數表

防爆特殊型鉛酸蓄電池齒軌卡軌車（永磁變頻一體機）性能參數表

產品優勢

采用蓄電池為動力源 ，低噪音 、無污染 、環保節能 、安全；

● 機車長度短 ， 自帶動力裝置 ，實現連續不轉載運輸 ，適應性強；

● 全程卡軌運行 ，安全性高；

● 既可運輸物料 ，也能運送人員；

● 機車可在駕駛室操控 ，也可采用無線遙控器操控 ，還可在調度室遠程操控；

● 機車配有三級制動裝置 ，配置安全制動車 ，實現爬坡倒溜和下坡飛車的備用安全制動。

可根據客戶具體要求 ，選配各種運輸部件 ，如平板車（可完成支護材料 、建筑材料 、皮帶 、電纜 、小型設備及零散備件的運輸 ）；人車（可完成井下人員的運輸 ，有10人車 ，15人車等 ，一次可運輸30～45人 ）等。

布置圖

4驅機車布置

6驅機車布置

8驅機車布置
