產品介紹

礦用氣動單軌吊機車主要由驅動裝置 、承載小車 、制動車 、氣動葫蘆 、拉桿 、氣動系統 、安全保護等組成 。 以壓縮空氣為動力源 ，驅動氣動馬達帶動膠輪或齒輪在軌道上運行 。適用于短程區間調度或掘進巷道的接力運輸；設備不產生廢氣 ，更適合通風條件差的工況 。通過操作手柄跟隨設備運行作業 。主要用于煤礦井下采掘工作面上下端頭巷道超前支護的物料 、設備的運輸 ，也可用于井下其它需要短距離運輸?shù)墓r。

優點：

◆ 節能環保 ，無污染；

◆ 利用井下壓風為動力；

◆ 純氣動控制 ，無失爆風險。

◆ 機車 自身短 、 自重輕 ，機動靈活；

缺點：

◆ 噪音較大。

◆ 低溫時氣動元件易冰凍 ，機車無法使用；

◆ 驅動能力較小 ， 目前最大牽 引力為120kN。

◆ 動力源取 自巷道壁上風管 ，運行50m左右需重新插氣管。

◆ 適用坡度較小 ，使用坡度 ≤20 °

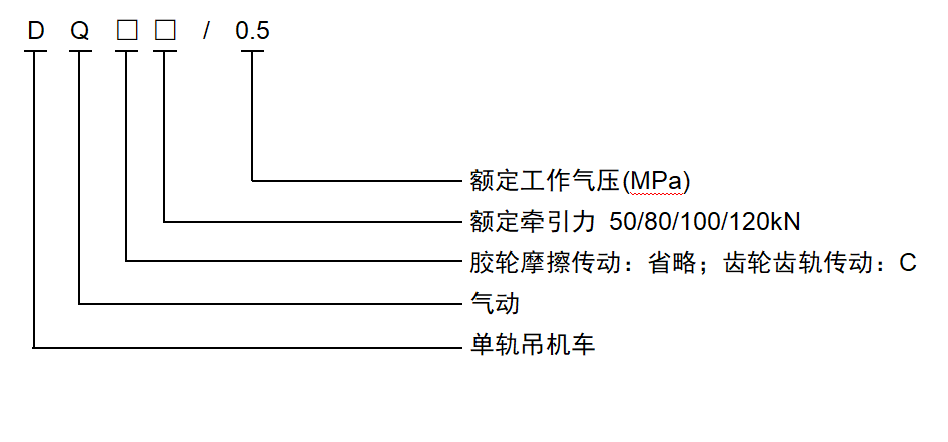

型號表示

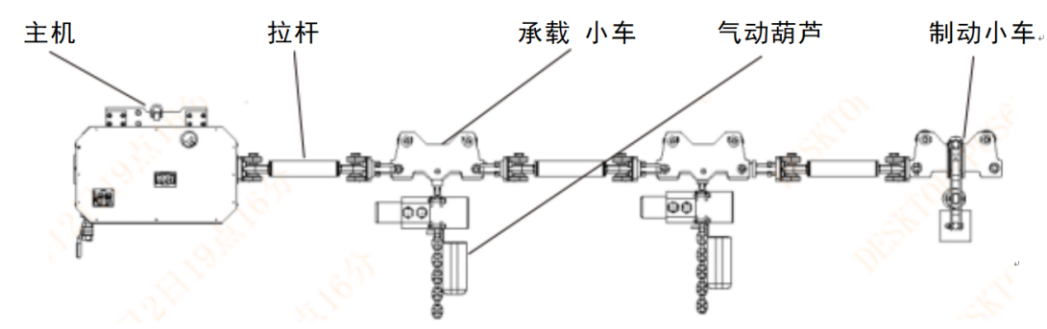

氣動齒軌單軌吊車

以氣動馬達經減速機構減速后 ，帶動齒輪齒條嚙合驅動的設備。

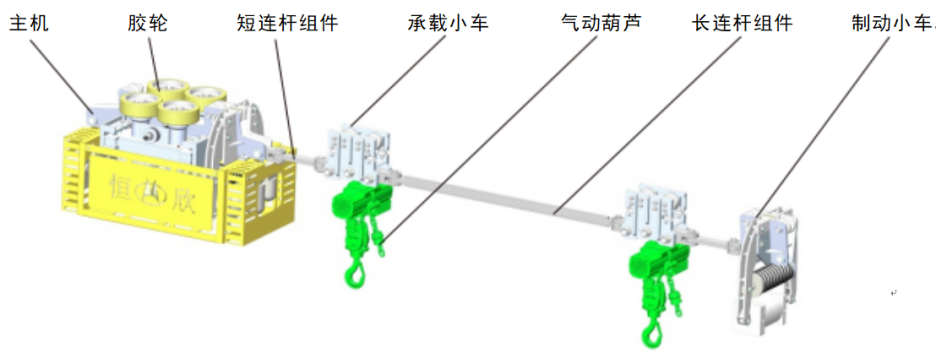

氣動單軌吊車

以氣動馬達經減速機構減速后 ，帶動齒輪齒條嚙合驅動的設備。

技術參數

負載表

氣動單軌吊負載對照表（單位：t）

注： 1 、表 中載重為機車安全載重 (安全載重=起 吊梁 自重+貨物重量)。

2 、現場耗氣量要求 ，D Q50/0.5需要9立方米/分鐘 ，D Q80/0.5需要16立方米/分鐘 ，D Q100 /0.5需要 18立方米/分鐘 ，D Q120/0.5需要20立方米/分鐘。

性能參數表

氣動單軌吊車性能參數表
